主要功能交流电流、高次谐波电流、相位、电能、功率、功率因数检测量程：0.00A～500A 变比/输出电压：4000：1 / 0～3V(24Ω) 分辨率：0.01A 精度等级：0.5 安全等级：CATⅢ600V CT结构：钳形 CT尺寸：35mm×40mm

在线咨询

联系电话：0757-66862804

产品详情

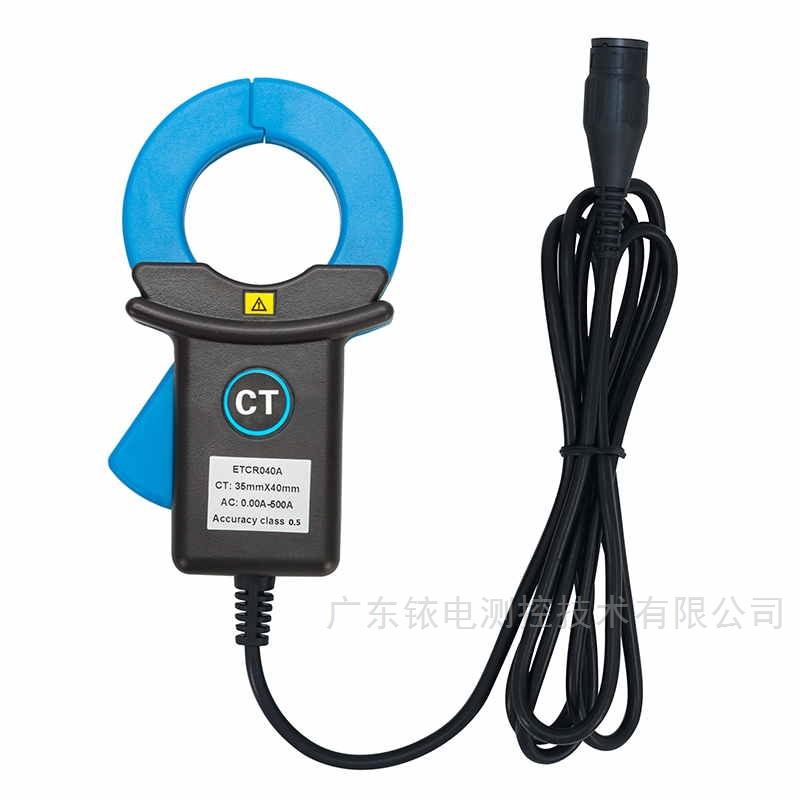

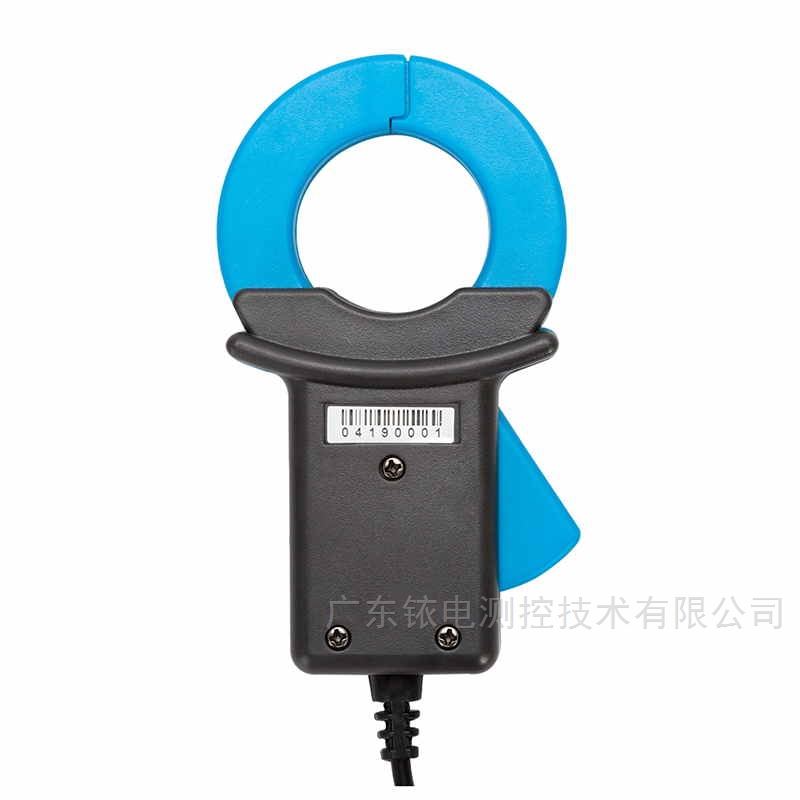

ETCR040A钳形电流互感器适用于高精度的交流电流、高次谐波电流、相位、电能、功率、功率因数等检测。采用新CT技术，便携式、钳形设计，不必断开被测线路，非接触测量，安全、快速，可以连接相位检测分析仪、工业控制装置、数据记录仪、示波器、谐波分析仪、电力质量分析仪、高精度数字多用表等。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。

ETCR040A钳形电流互感器其铁芯采用铁镍合金制造，外界磁场的影响极小，确保了常年无间断测量的高精度、高稳定性、高可靠性。互感器可输出电流和电压信号，互感器的量程、输出信号、输出接口等可按客户要求订制。

一、量程及精度

型号	量程	分辨率	精度等级	相位误差	变比/输出电压
ETCR040A	0.00A～500A AC	0.01A	0.5	≤2°	4000:1
ETCR040A-3V	0.00A～500A AC	0.01A	0.5	≤2°	0～3V(24Ω)

二、其它参数

型号	ETCR040A	ETCR040A-3V
功能	交流电流、高次谐波电流、相位、电能、功率、功率因数检测
量程	0.00A～500A
分辨率	0.01A
精度等级	0.5
相位误差	≤2°

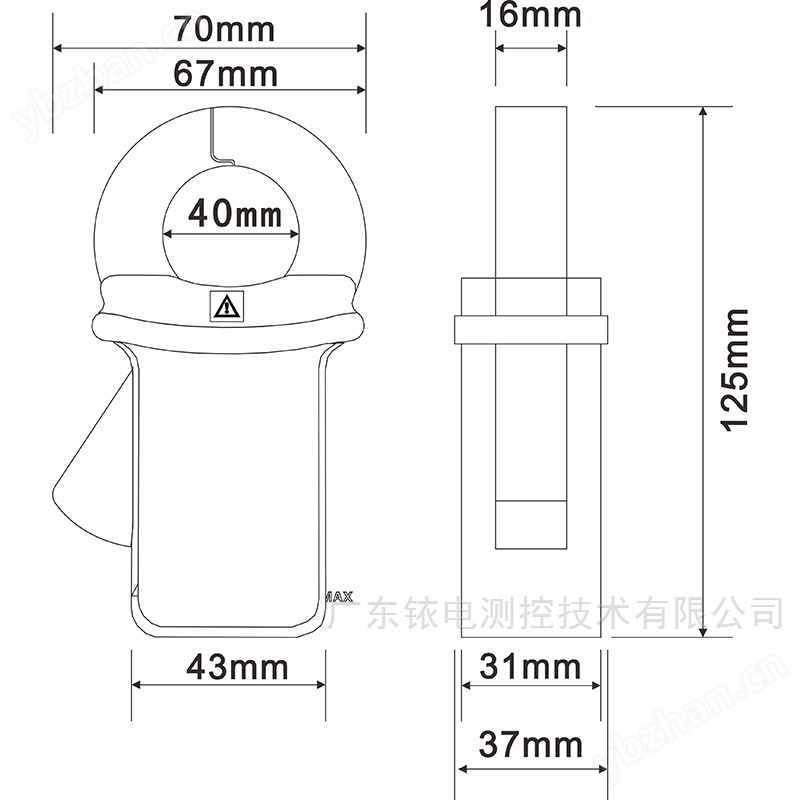

钳口尺寸	35mm×40mm
质量	190g
输出接口	2m屏蔽线，BNC插头/4.0mm双香蕉插头/3.5mm音频插头/裸线抽头（选购）
工作频率	45Hz～100kHz
绝缘强度	AC 3700V/rms(铁心与外壳之间)
安全等级	CATⅢ600V
输出方式	感应电流输出(可输出电流信号或电压信号)
工作温度	-15℃～50℃

型号	量程	分辨率	精度等级	相位误差	变比/输出电压	参考负载	钳口尺寸
ETCR030A	0.00A～300A	0.01A	0.5	≤2°	3000:1	≤30Ω	25mm×30mm
ETCR030A-3V					0～3V(30Ω)	≥100KΩ
ETCR040A	0.00A～500A	0.01A	0.5	≤2°	4000:1	≤20Ω	35mm×40mm
ETCR040A-3V					0～3V(24Ω)	≥100KΩ
ETCR068A	0.00A～800A	0.01A	0.5	≤2°	2000:1	≤10Ω	Φ68mm
ETCR068A-3V					0～3V(7.5Ω)	≥100KΩ
ETCR080A	0.00A～1000A	0.01A	0.5	≤2°	2000:1	≤8Ω	80mm×80mm
ETCR080A-3V					0～3V(6Ω)	≥100KΩ

CE证书

ETCR030A-040A-068A-080A产品彩页
