铱泰高压绝缘电阻测试仪

产品型号：ETCR3500
厂商性质：生产厂家
更新时间：2025-07-14
访问量：165

简要描述：

铱泰高压绝缘电阻测试仪产品功能适用于电缆、电机、发电机、变压器、互感器、高压开关、避雷器等设备的绝缘电阻测试。绝缘电阻测试（IR）；极化指数测试（PI）；吸收比测试（DAR）；步进测试（STEP）；斜坡测试（RAMP）交直流电压测试（V）。电阻量程：0.50M～2.00T额定电压：250v~5Kv（5档位）短路电流：5mA MAX

在线咨询

联系电话：0757-66862804

产品详情

品牌	铱泰/Etcr	外形尺寸	280mm×260mm×160mmmm
测试电压	50V,250V，500V，1000V，2500V，5000VV	环境温度范围	-10-40℃
执行质量标准	国标	产地	国产
加工定制	否

u 输出电压50V～10kV

u 测试阻值0.005MΩ～10TΩ

u 最大短路电流5mA

u 极化指数测试（PI）

u 吸收比测试（DAR）

u 步进测试模式（STEP）

u 斜坡测试模式（RAMP）

u 自设输出电压

u 自设测试时间10s～60min

u 大容量充电锂电池

u USB通讯

蓝牙通讯

铱泰高压绝缘电阻测试仪产品功能

适用于电缆、电机、发电机、变压器、互感器、高压开关、避雷器等设备的绝缘电阻测试。

绝缘电阻测试（IR）；极化指数测试（PI）；吸收比测试（DAR）；步进测试（STEP）；斜坡测试（RAMP）。

交直流电压测试（V）。

铱泰高压绝缘电阻测试仪产品特点

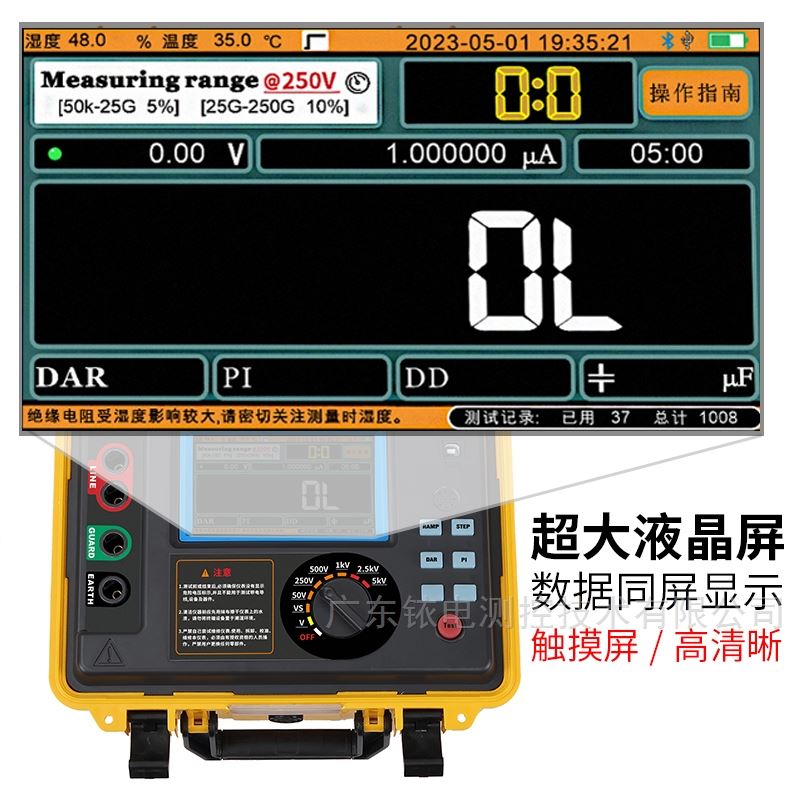

1. 触摸彩屏，测试数据同屏显示。测试操作及查询历史记录非常方便。

2. 强抗干扰技术，在分布电容较大的场景下（如长电缆线），以及强电磁干扰环境下(如变电站)，具有稳定的测试能力。

3. 完善的测量指标：绝缘电阻(IR)、极化指数(PI)、吸收比(DAR)、步进（STEP）、斜坡（RAMP）、交直流电压（V）。

4. 自设置测量模式，可自选PI、DAR计算公式，可自设测试电压，自设测试时长，可为用户提供多种选择方便特殊场景需要。

5. 电压监视器：自动监测被测物带电电压。电压超过36V自动禁止测试有效保护仪表和操作人员。

6. 电流监视器：自动显示测试回路的电流。

7. 温度监视器：自动显示仪表箱内的温湿度。

8. 自动放电功能，测试后自动快速释放被测物的充电电荷，无需外加放电回路。

9. 大容量测试记录存储器，测试记录可在本仪器直接浏览分析。可自动存储具有测试日期、测试计时的实时测试数据共1000组。

10. USB通信上传功能，记录数据可上传电脑进行存储数据统计分析。

11. 蓝牙通信功能，可将测试结果上传到手机。

绝缘电阻测试精度

额定电压

50V

250V

500V

1000V

2500V

5000V

10kV

测量范围

及精度

±5%

5.00GΩ

25.0GΩ

50.0GΩ

100.0GΩ

250GΩ

500GΩ

1.00TΩ

±10%

50GΩ

250GΩ

500GΩ

1.00TΩ

2.50TΩ

5.00TΩ

10.0TΩ

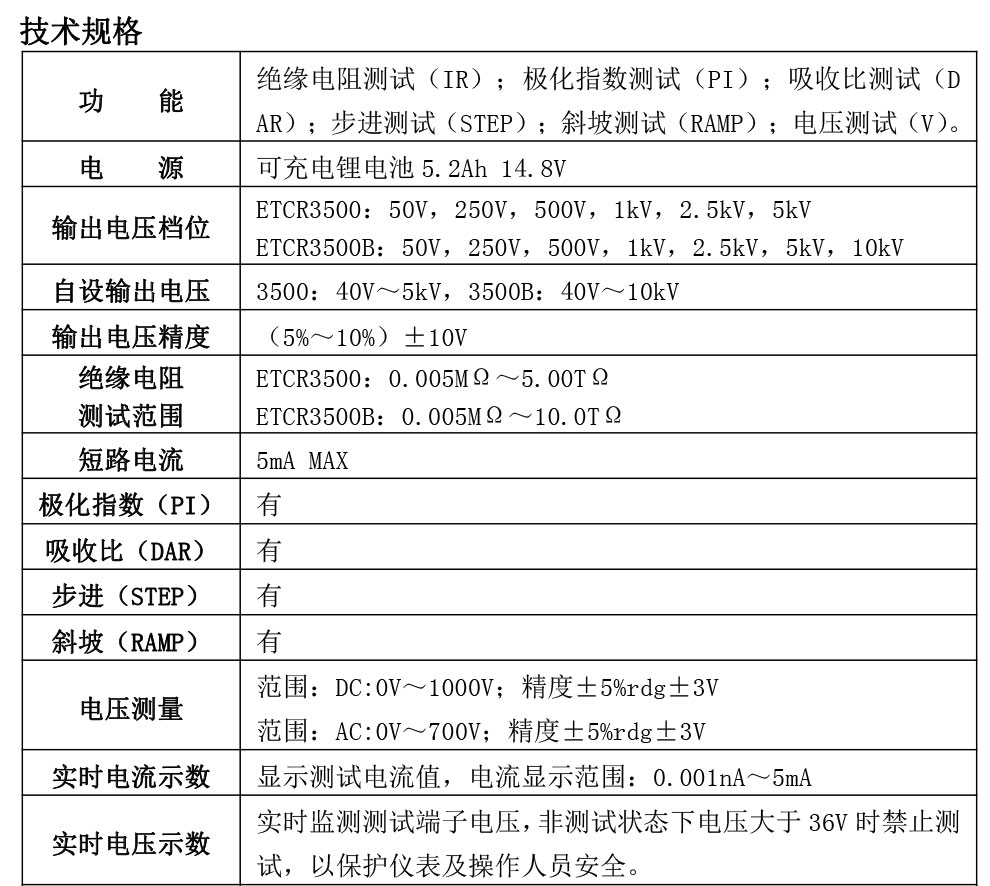

产品型号	ETCR3500	ETCR3500B

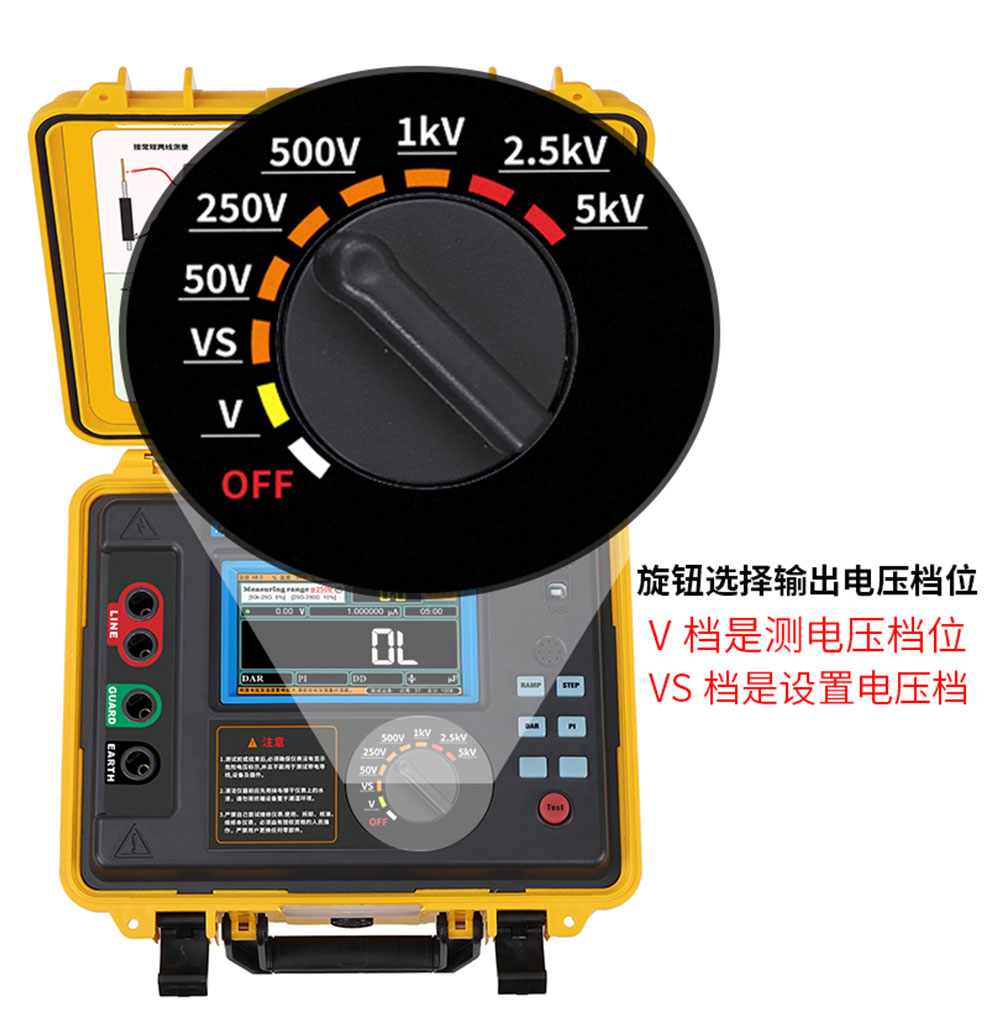

额定电压档位	50V，250V，500V，1000V，2500V，5000V	50V，250V，500V，1000V，2500V，5000V，10kV
输出电压精度	+4%±10V（50V时+4%±2V）	+4%±10V（50V时+4%±2V）
绝缘电阻量程	0.005MΩ～5.00TΩ	0.005MΩ～10.00TΩ
短路电流	5mA MAX	5mA MAX
电源	DC14.8V，5200mAh可充锂电池
电压测量	范围：0V～1000V；精度±5%rdg±3V
自设输出电压	3500：40V～5kV，3500B：40V～10kV
自设测试时间	10秒～3600秒
极化指数（PI）	有
吸收比（DAR）	有
步进（STEP）	有
斜坡（RAMP）	有
实时电流示数	显示测试电流值，电流显示范围：0.001nA～5mA
实时电压示数	实时监测测试端子电压，非测试状态下电压大于36V时禁止测试，以保护仪表及操作人员安全。

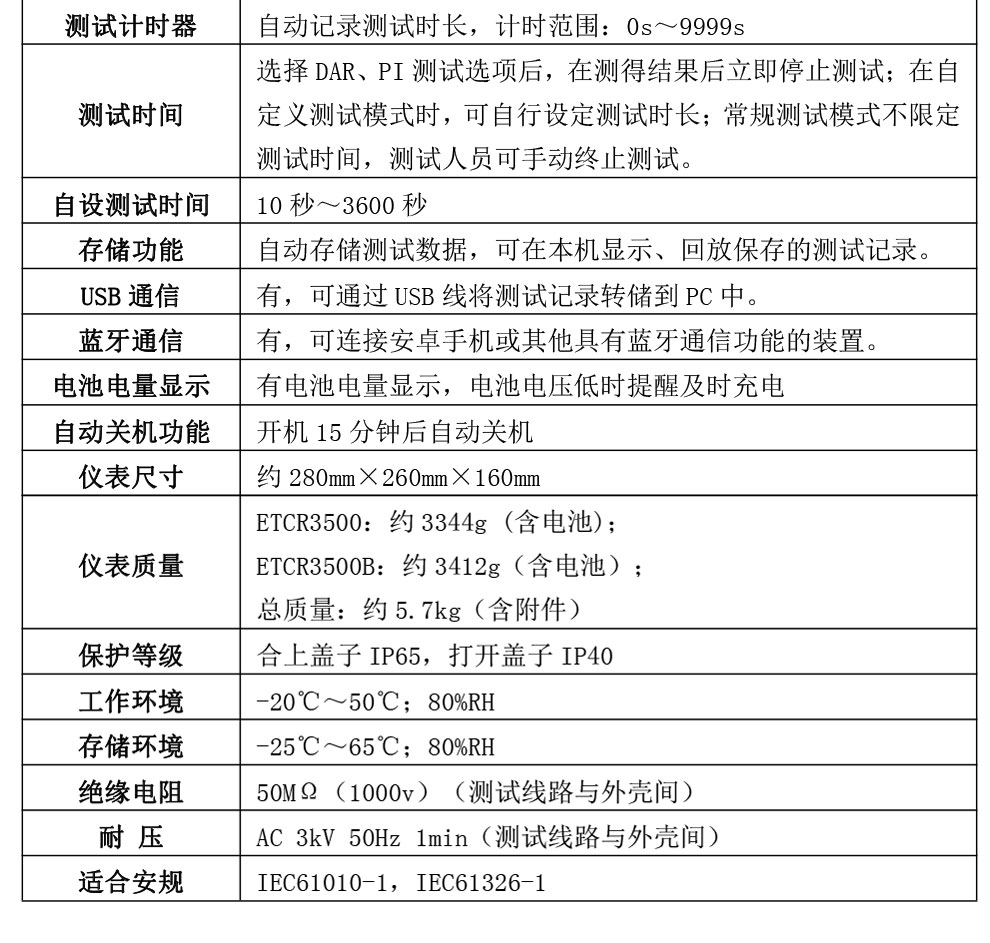

测试计时器	自动记录测试时长，计时范围：0s～9999s
存储功能	自动存储测试数据1000组，可在本机显示、回放保存的测试记录。
USB通信	有，可通过USB线将测试记录转储到PC中。
蓝牙通信	有，可连接安卓手机或其他具有蓝牙通信功能的装置。
电池电量显示	有电池电量显示，电池电压低时提醒及时充电
自动关机功能	开机15分钟后自动关机
仪表尺寸	280mm×260mm×160mm
仪表质量	约5.6kg（含附件）
保护等级	合上盖子IP65，打开盖子IP40
最大抗噪声/干扰	6mA
工作环境	-20℃～50℃；80%RH
耐压	AC 3kV 50Hz 1min（测试线路与外壳间）
适合安规	IEC61010-1，IEC61326-1
随机附件	主机：1台；高压测试线（红色）：1个；测试线（绿色）：1个；测试线（黑色）：1个；鳄鱼夹：1个；挂钩：1个；电源适配器：1个；USB通讯线：1条；工具包：1个
