产品详情

品牌	铱泰/Etcr	产地	国产
加工定制	否

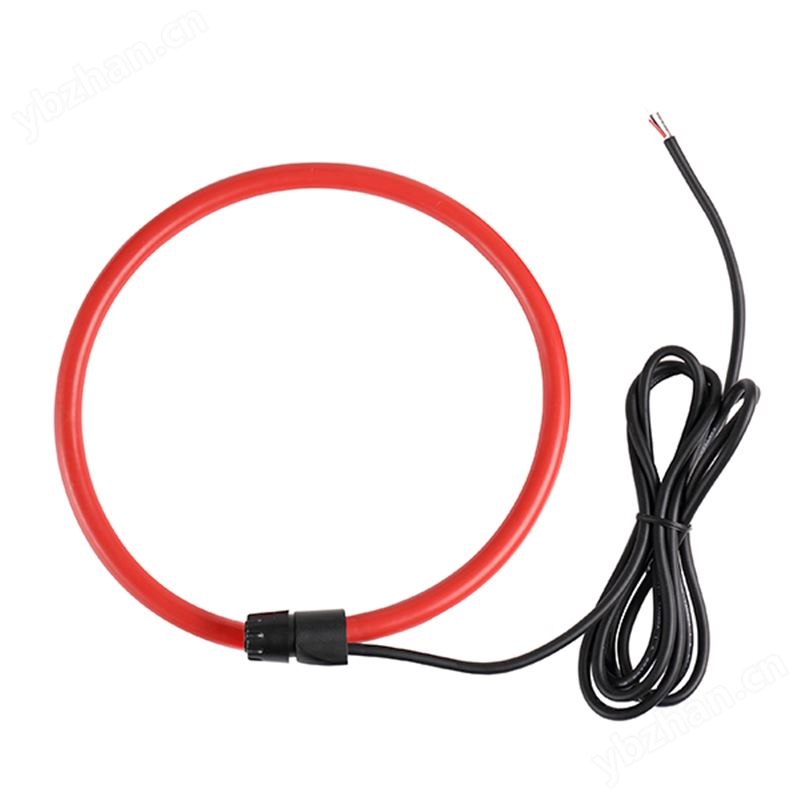

ETCR-FB系列柔性线圈电流互感器由线圈和手柄组成，线圈部分无任何裸露金属导体，非接触测量，安全可靠；其体积小、重量轻、外观精美、柔软灵活，适合于狭窄环境和排线密集的场所；测量范围宽、精度高、可靠性强，用户可根据需求定制线圈长度。

采用的罗氏线圈技术，是一个在非铁磁性材料上均匀缠绕的环形线圈，无磁滞效应，相位误差，无磁饱和现象，线性度。输出信号是电流对时间的微分，通过对输出电压信号进行积分，就可以真实还原输入电流，其测量电流范围可从毫安级到上万安。主要用于交流漏电流、大电流、高次谐波电流(可达400次)、复杂波形电流、瞬态冲击电流、相位、电能、功率、功率因数等检测。搭配积分器，易于集成到其他设备，如相位检测分析仪、工业控制装置、数据记录仪、示波器、谐波分析仪、电力质量分析仪、高精度数字多用表、瞬态冲击记录仪、分布式测量系统、保护系统等。

功能	交流漏电流、大电流、高次谐波电流、复杂波形电流、瞬态冲击电流、相位、电能、功率、功率因数等检测
检测方式	柔性线圈CT输出信号是电流对时间的微分，通过对输出电压信号进行积分，就可以真实还原输入电流
线圈直径	Φ12mm
量程	0A～10000A～更高
分辨率	10mA
精度等级	±1.0%FS (50Hz/60Hz；23℃±2℃，70%RH以下，导线处于线圈中心位置)
输出接口	3.5mm音频率插头/BNC插头/抽头（选购），线长2M
电场干扰	无磁滞效应，不受外电场干扰
导线位置	被测试导线处于线圈的中心位置，位置误差影响≤±0.3%FS
电流频率	45Hz～70Hz(被测电流频率)
响应频率	0.1Hz～1MHz
线路电压	AC 1000V以下线路测试
工作温湿度	-20℃～50℃；80%rh以下
存放温湿度	-10℃～60℃；70%rh以下
绝缘强度	AC 2000V/rms(线圈解锁展开后的两端)
适合安规	CAT IV 500V 、CAT Ⅲ 1000V

线圈型号	线圈内径	线圈长度	线圈质量	线圈直径
ETCR50FA	Φ50mm	160mm	80g	Φ7.5mm
ETCR100FA	Φ100mm	320mm	90g
ETCR150FA	Φ150mm	480mm	100g
ETCR200FA	Φ200mm	640mm	110g
ETCR300FA	Φ300mm	950mm	132g
ETCR500FA	Φ500mm	1580mm	170g
ETCR1000FA	Φ1000mm	3150mm	290g
ETCR1500FA	Φ1500mm	4720mm	390g
ETCR200FB	Φ200mm	640mm	212g	Φ12mm
ETCR300FB	Φ300mm	950mm	274g
ETCR500FB	Φ500mm	640mm	400g
ETCR1000FB	Φ1000mm	3150mm	715g
ETCR2000FB	Φ2000mm	6300mm	1340g
ETCR3000FB	Φ3000mm	9420mm	1970g
